工业相机为什么没有图像, 如何解决?

发布时间:2021-09-16

当你使用的Basler工业相机没有图像,该怎么解决呢,按照一下步骤解决这个问题。
第一步: 连接工业相机

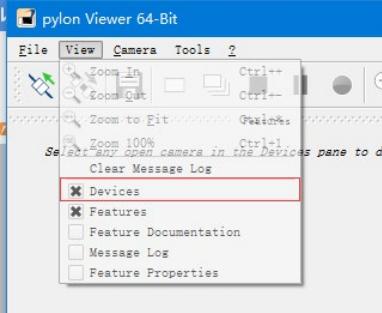

在pylon Viewer中连接相机。打开pylon Viewer中的Devices窗口。

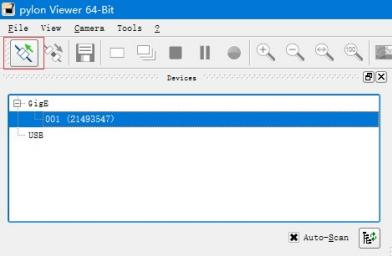

在Devices窗口中选中需要测试的相机, 点击菜单中的第一个按钮,连接相机。如果列表中没有出现相机, 可点击右下角的刷新按钮,或查看《1. 为什么找不到相机, 如何解决》。


第二步: 检查相机的触发模式

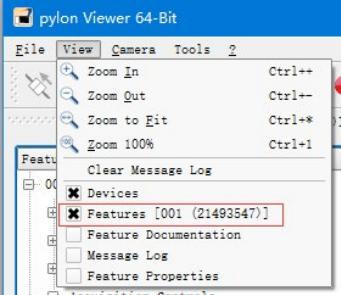

打开Features窗口。

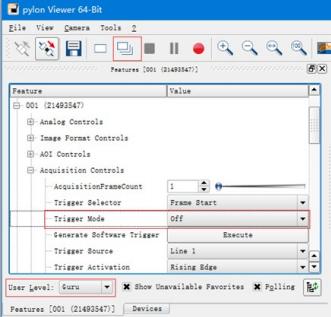

在Features窗口中, 将左下角的User Level设置为Guru 。Acquisition Controls->Trigger Mode设置为Free Run模式。点击菜单栏中的采集按钮。


第三步: 观察相机是否正常采集

如下图,

红色框中代表相机当前的拍照帧率。如果当前显示的帧率跟相机的指定帧率不一致, 请查看《5. 为什么不能跑满帧,如何解决》。

绿色框中'Images':相机目前采集成功的图像的计数。该数值如果仍然为0,请参考第四步。该数值如果正常增长,仍然看不到图,请参考第五步。'errors': 相机前采集失败的图像的计数。该数值如果在持续上涨,请查看《 为什么丢帧,如何解决》。紫色框中代表相机当前采集图像的Width和Height。


如果可以正常出图,相机设置成功。

第四步: 将相机恢复出厂设置

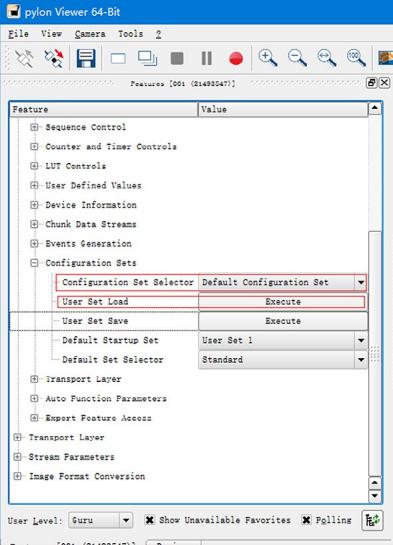

将Configuration Sets->Configuration Set Selector, 设置为Default Configuration Set。 点击User Set Load后面的Execute按钮。 再重复第二步和第三步。


第五步: 检查镜头

请检查镜头盖是否盖上。如果盖上, 请打开镜头盖。

请检查镜头光圈值是否设置的比较大。如果比较大, 请暂时设置到最小。

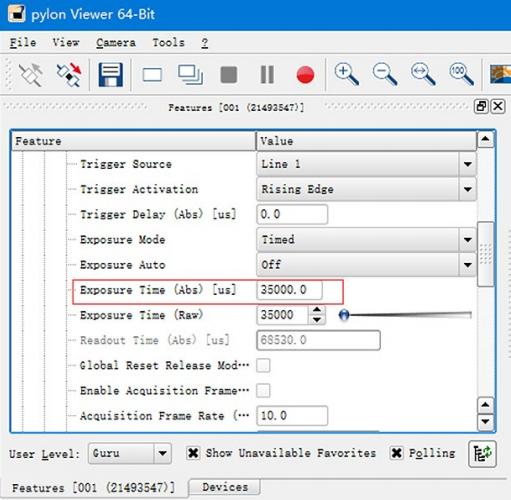

请检查相机当前的曝光时间是否特别短。如果特别短,请暂时设置较大。


完成操作后, 请重复第三步。

如果以上步骤测试没有解决问题,请联系我们为您提供技术支持。
